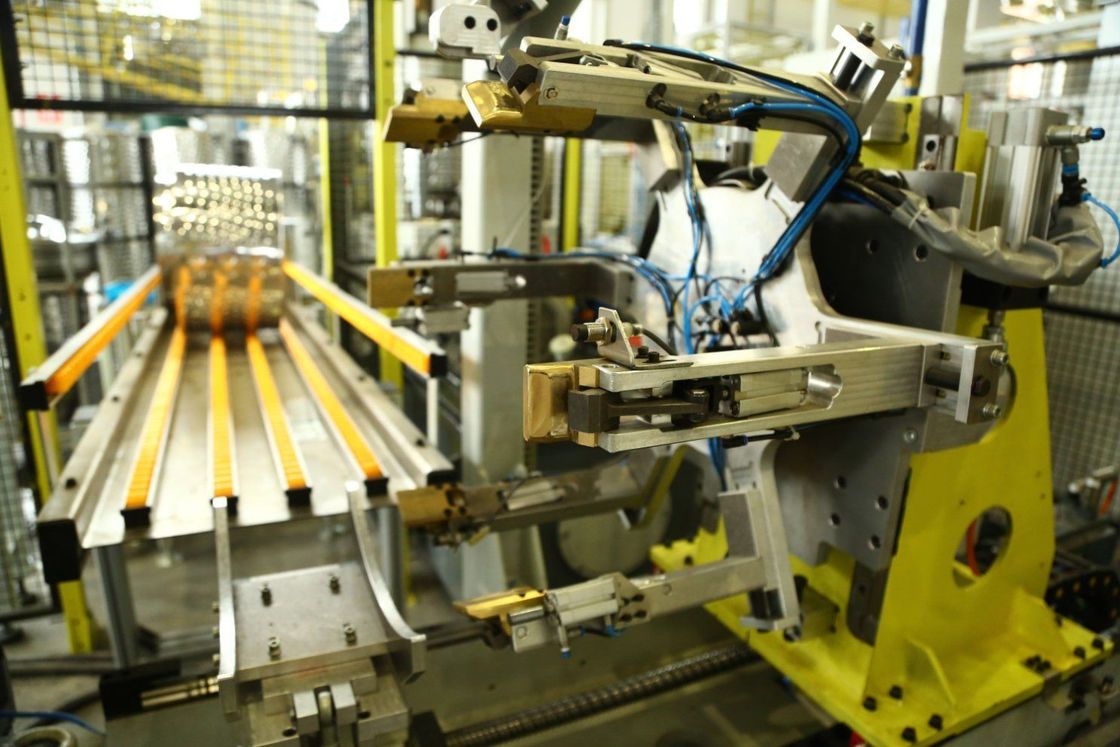

WM-01-09 ligne de production de pièces intérieures de la machine à laver automatique

Product Details

Lieu d'origine: Chine

Certification: ISO

Payment & Shipping Terms

Quantité de commande min: 1 série

Délai de livraison: Temps de livraison en haute saison: 3-6 mois, hors saison: 1-3 mois

Conditions de paiement: LC, T/T

Obtenez le meilleur prix

Product Details

Product Description

Mettre en évidence:

Modèle N°.:	Le numéro de série WM-01-09	Production flexible:	Fabrication intelligente
Rythme:	Chaîne de production d'écoulement	Portée de production:	Ligne de production de pièces
Paquet de transport:	Casques en bois, emballage sous vide, huile antirouille	Marque déposée:	DSI
Origine:	Chine	Personnalisation:	Disponible
Automatisation:	Automatisation	Type de transmission:	Les produits de base

Modèle N°.:	Le numéro de série WM-01-09
Production flexible:	Fabrication intelligente
Rythme:	Chaîne de production d'écoulement
Portée de production:	Ligne de production de pièces
Paquet de transport:	Casques en bois, emballage sous vide, huile antirouille
Marque déposée:	DSI
Origine:	Chine
Personnalisation:	Disponible
Automatisation:	Automatisation
Type de transmission:	Les produits de base

WM-01-09 ligne de production de pièces intérieures de la machine à laver automatique

Ligne de montage de tambour de machine à laver à chargement avantpar Wuxi IDO Technology

WM-01-09 ligne de production de pièces intérieures de la machine à laver automatique 0 Nom de l'entreprise:
1Cycle: 25 heures par jour
2.Nécessité de main-d'œuvre: 5 personnes

Le numéro de série	Chariot de chargement	Le numéro de série ST12	Alimentation par araignée
Le numéro de série	V-bending et couture de verrouillage	Le numéro ST13	Pré-assemblage d'araignées
Résistance à la corrosion	Le transfert	Le numéro ST14	Écrouage à l'araignée de tambour
Le numéro de série	Des éclats	Le numéro ST15	Mesure de l'épuisement
Le numéro de série	Perçage de trous de levage	Le numéro ST16	à vis manuelle de levage
Le numéro ST6	Plateforme de positionnement mobile	Le numéro ST17	Chariot de chargement
Résistance à la corrosion	Préassemblage de la couverture arrière	Le numéro ST18	Machines de découpe de précision
Le numéro de série	Préassemblage de la couverture avant	Résistance à la corrosion	Retourner la machine
Le numéro ST9	La couture	Le numéro ST20	Machines de soudage par plasma
Le numéro ST10	Plateforme de positionnement	Le numéro de série	Le robot
Le numéro de série	Perçage de l'araignée à tambour	Le numéro ST22	Machine d'essai Erickson

- ST 2V-bending et couture à serrure

Principales actions:
1La feuille est poussée dans la machine par le mécanisme de servo poussant pour le positionnement.
2Les couteaux pliants des deux côtés commencent à frapper pour la flexion en V.
3Les bras servent au laminage des feuilles et le support intérieur maintient bien l'emballage du tambour.
4Commencez la couture et retirez l' enveloppe du tambour une fois terminée.

Structure principale:
1 Placement et serrage du matériau
- Traction: Servo moteur
- Donnée de position: bloc de position
2 courbure en V
- Le moteur: hydraulique
-Levé du couteau de pliage: hydraulique + rails coulissants + colonne de guidage et coussin
3 Roulement et couture de serrure
- Traction à roulement: cylindre
- Tracteur de serrage: servo + vis à rouleaux
- Traction de couture: hydraulique + colonne de guidage et coussin
Paramètres principaux:
1. épaisseur de l'espace vierge: 0,4-0,6 mm (différente épaisseur est nécessaire pour remplacer la matrice de rivetage)
2Largeur du matériau: 300-500 mm
3Résistance à la traction maximale: 5500 N/50 mm (méthode d'essai standard)
4Le rythme de production: 25s

ST4:Des éclats

Principales actions:

1Après que le tambour ait été placé sur le moule de support de la machine de flangage, le moule de support soutient le tambour fermement.
2Le cylindre de support descend et le moule de support tourne.
3Le groupe de roues de flangement se nourrit de la flangement et revient une fois la flangement terminée.

Structure principale:
1 Moule de support
- Tracteur de serrage: cylindre
- Mécanisme de serrage: mécanisme de raccordement
2 Porteur de tambour transversal
- Traction de rotation: moteur à engrenages
-Actuateur: mécanisme à dentelle et à chaîne
3 Serrage du support du tambour
- Tracteur à pince: cylindre

Paramètres principaux:

1.Épaisseur du matériau: 0,5 mm, 0,6 mm

2.Largeur du matériau: 300-500 mm

3.Diamètre du tambour: 490 ± 0,5 mm (peut être personnalisé)

4.Cycle de production: 20s

ST9:Couverture avant, couverture arrière, enveloppe de tambour

Principales actions:

1.Le tambour préassemblé entre dans la matrice de profilage de la machine de couture à rotation

2.La matrice de profilage supérieure est abaissée dans le couvercle avant.

3.La rotation synchrone vers le haut et vers le bas pousse le tambour à tourner, et la roue de couture alimente le fonctionnement de couture.

4.Une fois la couture de rotation terminée, la matrice de profilage supérieure revient.

Structure principale:
1 Rotation de la matrice de profilage supérieure et inférieure
- À l'entraînement
- Mécanisme d'actionnement: arbre principal + roulement
2 Alimentation des roues à couture
- À l'entraînement
-Actuateur: plaque de glissement sans huile + curseur

Paramètres principaux:

1.Hauteur du tambour: 200 à 500 mm

2.Épaisseur de l'emballage du tambour: 0,4-0,6 (peut être personnalisée)

3.Diamètre du tambour: 490 ± 0,5 mm (peut être personnalisé)

4.Cycle de production: 20s

Le code ST11: Perçage de l'araignée à tambour

Principales actions:

1.Mettez l'emballage du tambour dans les blocs de profilage pour le positionnement.

2.Le mécanisme de pression du tambour se déplace vers le bas à la hauteur indiquée.

3.Le mécanisme de perçage commence à fonctionner, après quoi, le mécanisme de pression du tambour retourne.

Structure principale:

1 Levé du mécanisme de pressage du tambour
-Alimentation: servo moteur
- Mécanisme: module linéaire
2 Piercing
- Le moteur: hydraulique
-Actuateur: plaque de glissement sans huile + curseur

Paramètres principaux:

1.Diamètre de perçage: 6 à 8 mm

2.Épaisseur de la feuille: 0,4-0,6 mm

3.Diamètre du tambour: 490 ± 0,5 mm (peut être personnalisé)

4.Cycle: 15 s

Je ne veux pas.	Nom	Marque
1	Servo moteur	Mitsubishi ou Siemens
2	Moteur à engrenages	Le SEW ou Le groupe Siemens
3	Moteur asynchrone à trois phases	Le groupe Siemens
4	Écran tactile	Mitsubishi ou Siemens
5	PLC	Mitsubishi ou Siemens
6	Composant pneumatique	Le SMC ou FESTO
7	Composant hydraulique	Les produits de base
8	Composants adhésifs de distribution	Graco ou Nordson
9	Commutateur inducteur	Omron ou SICK ou Keyence
10	Relèche de guidage et curseurs	Le groupe HIWIN ou THK
11	Les roulements	NSK
12	Réseaux optiques	Je suis malade.
13	Le robot	ABB ou KUKA
